40m-160T架桥机
圣起起重专业从事架桥机出租,架桥机租赁,型号完备,吨位齐全,架桥机厂家圣起起重更专业

JQJ160-40架桥机详细参数如下

产品详细参数:
  • 1.起重量:160吨 (不含吊具重量) 
  • 2.架桥机自重:118吨   (单件最大重量: 7t)
  • 3.抗风能力
  • 空载行走状态: 8级 
  • 空载锚固状态: 12级
  • 满负荷起重状态: 7级 
  • 4.起升速度:满载:  0~1.0/min 
  •                     空载:  0~1.5 m/min  
  • 5.变幅速度:  0~0.6 m/min  (带载变幅)
  • 6.工作幅度:  Rmin=7m   Rmax=12m 
  • 7.整机走行方式: 步履式(油缸顶推,步履过程中不带载)
  • 8.整机走行速度:  移动全程15m ,包括锚固拆装、倒运轨道、定位全过程时间不大于2小时。
  • 9.空载整机爬坡能力:  正负3.5度 
  • 10.起升高度: 桥面下65m、桥面上1m
  • 11.前后锚固距离:   18m(16m,19.5m)
  • 12.工作时左右支承点距离:  外侧10.5m、内侧5.7m 
  •      前后支承点距离:  16.85m 
  • 13.起吊偏斜角:  横桥向1.5度、纵桥向3.5度
  • 14.吊具调平性能:  具备纵向、横向调平功能
  • 15.整机装机容量:  110Kw 
  • 16.整机稳定系数:  满足GB3811-83要求 ( 各种工况∑M>0 )
  • 17.产品特点和优势:可双幅双向架梁,步履行走,配重过跨,前后支腿均带液压系统,支腿可调0.8-1米,适合7%纵坡架梁,主梁可调,能架45度斜梁等

产品简介:

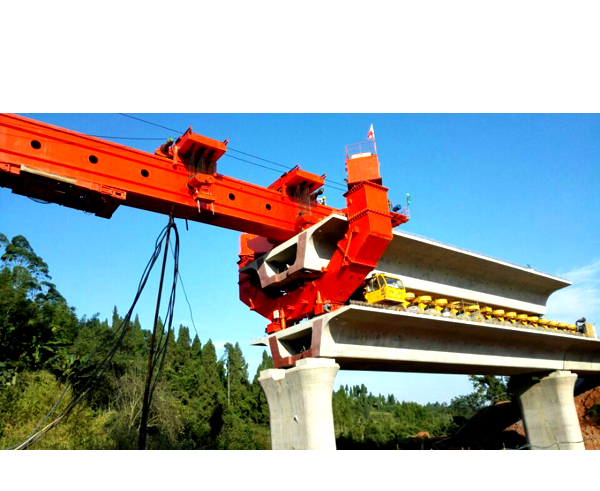

       架桥机就是将预制好的梁片放置到预制好的桥墩上去的设备。架桥机属于起重机范畴,因为其主要功能是将梁片提起,然后运送到位置后放下。但其与一般意义上的起重机有很大的不同。其要求的条件苛刻,并且存在梁片上走行,或者叫纵移。架桥机分为架设公路桥,常规铁路桥,客专铁路桥等几种。

     在公路、铁路轨道上行驶、用于整跨架设小跨梁的桥梁施工机械。因其架桥工效高,在中国铁路桥梁标准设计中,多考虑以它架设为设计原则。其机身庞大,超出铁路运输限界,须解体运送,到达工地后,再组装使用。

       架桥机拼装后一定要进行吊重试吊运行,也可用混凝土梁试吊后,架桥机再运行到位开始安装作业,
架桥机安装作业时,要经常注意安全检查,每安装一孔必须进行一次全面安全检查,发现问题要停止工作并及时处理后才能继续作业。不允许机械电气带故障工作。

技术特点:
  •        第一、较早公路架桥机采用简支架设柔性前支腿、刚性后支腿的两支点支承主梁,形成架梁状态为一跨简支状态,受力明确并且变跨调整方便辅支腿、前支腿等互相配合,能满足架桥机变跨调整的需要;
  •   第二、操作方便设置专用驾驶室和无线遥控两套操作装置,尤其是遥控装置,能够紧靠作业现场,视线良好,操作简捷,安全可靠;配备梁体横向微调功能,对位方便,落梁准确;
  •   第三、整机高度低卷扬机后置和天车分离,有效降低整机高度,通过高空限界能力强,并且架桥机可以安全可靠起吊装置中配置了监控报警、紧急制动装置。
