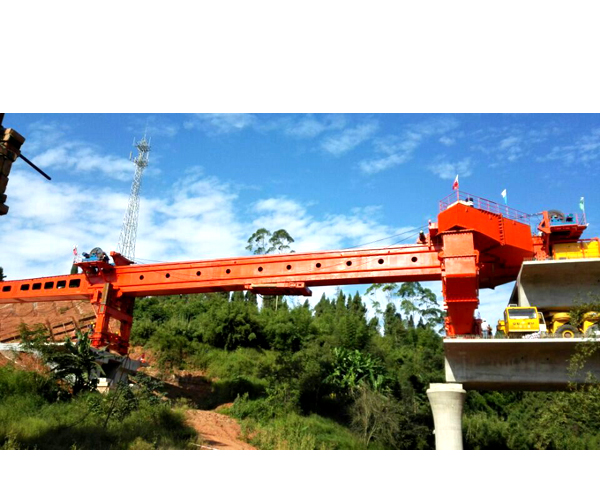

200T架桥机
圣起起重专业从事架桥机出租,架桥机租赁,型号完备,吨位齐全,架桥机厂家圣起起重更专业

JQJ200-40架桥机详细参数如下

产品详细参数:
  • 1.起重量:200吨 (不含吊具重量) 
  • 2.架桥机自重:118吨   (单件最大重量: 7t)
  • 3.抗风能力
  • 空载行走状态: 8级 
  • 空载锚固状态: 12级
  • 满负荷起重状态: 7级 
  • 4.起升速度:满载:  0~1.0/min 
  •                     空载:  0~1.5 m/min  
  • 5.变幅速度:  0~0.6 m/min  (带载变幅)
  • 6.工作幅度:  Rmin=7m   Rmax=12m 
  • 7.整机走行方式: 步履式(油缸顶推,步履过程中不带载)
  • 8.整机走行速度:  移动全程15m ,包括锚固拆装、倒运轨道、定位全过程时间不大于2小时。
  • 9.空载整机爬坡能力:  正负3.5度 
  • 10.起升高度: 桥面下65m、桥面上1m
  • 11.前后锚固距离:   18m(16m,19.5m)
  • 12.工作时左右支承点距离:  外侧10.5m、内侧5.7m 
  •      前后支承点距离:  16.85m 
  • 13.起吊偏斜角:  横桥向1.5度、纵桥向3.5度
  • 14.吊具调平性能:  具备纵向、横向调平功能
  • 15.整机装机容量:  110Kw 
  • 16.整机稳定系数:  满足GB3811-83要求 ( 各种工况∑M>0 )
  • 17.产品特点和优势:可双幅双向架梁,步履行走,配重过跨,前后支腿均带液压系统,支腿可调0.8-1米,适合7%纵坡架梁,主梁可调,能架45度斜梁等

产品介绍:
       架桥机就是将预制好的梁片放置到预制好的桥墩上去的设备。架桥机属于起重机范畴,因为其主要功能是将梁片提起,然后运送到位置后放下。但其与一般意义上的起重机有很大的不同。其要求的条件苛刻,并且存在梁片上走行,或者叫纵移。架桥机分为架设公路桥,常规铁路桥,客专铁路桥等几种。
     在公路、铁路轨道上行驶、用于整跨架设小跨梁的桥梁施工机械。因其架桥工效高,在中国铁路桥梁标准设计中,多考虑以它架设为设计原则。其机身庞大,超出铁路运输限界,须解体运送,到达工地后,再组装使用。
       架桥机拼装后一定要进行吊重试吊运行,也可用混凝土梁试吊后,架桥机再运行到位开始安装作业,
架桥机安装作业时,要经常注意安全检查,每安装一孔必须进行一次全面安全检查,发现问题要停止工作并及时处理后才能继续作业。不允许机械电气带故障工作。

技术特点:
  •   第一、较早公路架桥机采用简支架设柔性前支腿、刚性后支腿的两支点支承主梁,形成架梁状态为一跨简支状态,受力明确并且变跨调整方便辅支腿、前支腿等互相配合,能满足架桥机变跨调整的需要;
  •   第二、操作方便设置专用驾驶室和无线遥控两套操作装置,尤其是遥控装置,能够紧靠作业现场,视线良好,操作简捷,安全可靠;配备梁体横向微调功能,对位方便,落梁准确;
  •   第三、整机高度低卷扬机后置和天车分离,有效降低整机高度,通过高空限界能力强,并且架桥机可以安全可靠起吊装置中配置了监控报警、紧急制动装置。
售后服务:
  • 全年全国各地24小时无休配送;
  • 24小时在线响应;
  • 免费送货上门;
  • 可租可买,以租代买;

厂家简介:

200T架桥机

专做起重设备,30年行业制造经验,产品广泛用于航天、水利、冶金、核工业、化工、电力、钢铁等行业

     河南圣起机械集团有限公司是中国重型机械工业协会会员单位,成立于1984年,是以生产“圣起牌双梁起重机、门式起重机、单梁起重机、电动葫芦、架桥机、装卸桥、过轨机、抓斗及防爆、绝缘、电磁、变频、冶金铸造起重机等各系列多品种物流设备为主导,集设计、开发、制造、安装、维修为一体的高科技股份制企业,公司拥有自主的知识产权和工业产权,较早通过了ISO9001国际质量体系认证,建立了完善的质保体系及TQC质量管理体制,公司具有自主进出口资格经营权,并进一步开拓国际市场,打造世界品牌。由本公司设计制造的出口至越南太原钢厂的75t/15t×26m冶金铸造起重机,深受国外客商的好评。

       河南圣起机械集团有限公司产品设计标准、制造工艺、检测程序严格执行国家及行业的新标准,计量检测已通过上级计量部门验收达标工作。从原材料、各工序到整机出售均有严格的质量控制程序,对质量责任建立了追朔制管理。公司产品多次经国家起重运输机械质量监督检测中心抽查均达到优等品。“圣起”牌系列产品曾获“河南省品牌产品”、“河南省优质产品”、“河南省科技成果贰等奖”等称号,2002年中国技术监督情报协会评定本公司单、双梁桥式起重机、电动葫芦为“质量过硬放心品牌”。
