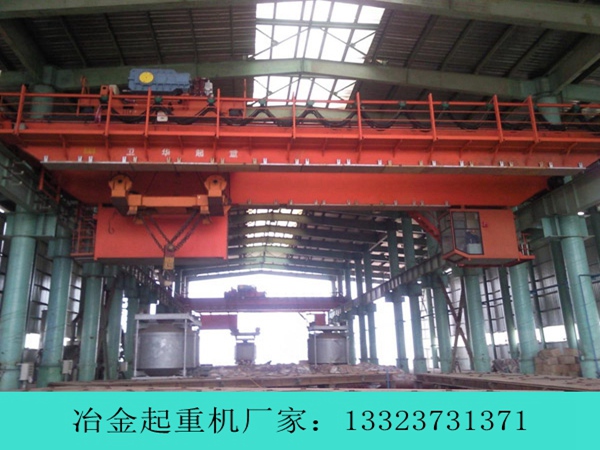

双梁冶金行吊的重载与精准控制
山西临汾双梁冶金行吊厂家13323731371是诚信的单梁起重机厂家,双梁起重机厂家,欧式起重机厂家,集装箱起重机厂家,主要从事欧式起重机、地铁专用起重机、集装箱起重机、单梁起重机、双梁起重机、冶金起重机、防爆起重机等起重机械的制造、销售。
山西临汾双梁冶金行吊生产厂家讲解双梁冶金行吊的重载与精准控制
冶金行吊的重载与精准控制是适配冶金行业 “大吨位、高频次、高精度” 作业需求的核心技术方向，需通过结构强度优化、动力系统升级、控制技术创新的全链条设计，实现重载下的稳定承载与毫米级精准作业，同时兼顾作业效率与安全冗余，以下是具体技术路径与落地方案：
一、重载适配：从结构到动力的承载能力强化
1. 结构强度与刚度优化
材质与截面定制：主梁、端梁等核心承载结构选用 Q690/Q960 级高强钢，部分关键部件（如吊耳、车轮轴）采用锻件材质，在降低结构自重 15%-20% 的同时，提升抗弯、抗扭与抗疲劳性能；主梁采用 “箱型截面 + 桁架加强” 复合结构，通过有限元分析优化腹板厚度、翼缘宽度与桁架间距，确保在 50-500 吨额定载荷下，主梁挠度≤L/500（L 为主梁跨度），无永久变形。
受力均衡设计：桥架采用整体焊接工艺，关键焊缝进行 100% 探伤检测（UT+MT），避免应力集中；运行机构采用多轮组均衡受力布局（车轮数量根据吨位适配，大吨位机型车轮组≥8 组），车轮选用耐磨合金钢，轮缘进行淬硬处理（硬度≥HRC55），减少重载下的车轮磨损与轨道损伤；支腿采用 “箱型截面 + 斜撑加固” 设计，底部配备可调节垫板，增大接地面积，应对重载下的地基承载力要求。
抗冲击与振动抑制：起升机构加装缓冲器（液压或橡胶材质），吸收重载起升与制动时的冲击能量，减少结构振动；主梁与端梁连接处设置弹性铰节点，允许微小位移，避免刚性连接导致的应力集中；针对高频次作业场景，对结构易疲劳部位（如焊缝、销轴）进行强化处理（堆焊耐磨层、增加加强筋），延长设备使用寿命。
2. 动力系统重载升级
起升机构定制：采用 “双卷筒 + 双电机” 同步驱动设计，单电机功率根据吨位适配（大吨位机型电机功率≥110kW），配备硬齿面减速机（传动效率≥95%），确保重载下的动力输出稳定；卷筒采用高强度钢板卷制，表面加工绳槽并进行淬硬处理，防止钢丝绳打滑与磨损，卷筒直径与钢丝绳直径比≥20，提升钢丝绳使用寿命。
制动系统安全冗余：起升机构配备双重制动器（电磁制动器 + 液压安全制动器），电磁制动器负责常规制动，液压安全制动器作为应急备份，当电磁制动器失效或重载下滑时，自动触发制动，制动力矩≥1.5 倍额定载荷力矩；制动器制动衬垫选用高摩擦系数、耐高温材质（如陶瓷纤维），确保重载、高温环境下的制动可靠性。
运行机构强化：采用 “多电机分散驱动 + 变频调速” 设计，电机与减速机通过联轴器直接连接，减少传动损耗；车轮组配备独立悬挂系统，可自动调节车轮受力，避免重载下个别车轮过载；大车运行速度可按需调节（0.5-30m/min），满足重载长距离转运与精准对位的双重需求。
二、精准控制：从定位到姿态的全维度精准调控
1. 高精度定位技术
多维度定位组合：采用 “激光定位 + 编码器 + GPS / 北斗” 三重定位方案，激光定位传感器安装于小车架，实时测量与目标位置的距离（测量精度 ±1mm），编码器记录电机转速与行走距离，GPS / 北斗用于大车长距离转运的粗定位，三者数据融合后，定位精度可达 ±5mm，满足钢水包对位、钢卷装卸、铸坯对接等高精度作业需求。
变频调速与平稳控制：起升、大车、小车机构均配备矢量型变频器，支持 S 曲线加减速，避免启停时的冲击与晃动；通过 PLC 编程优化调速参数，根据载荷重量自动调整加减速时间（重载时延长加减速时间，轻载时缩短），确保重载下的平稳运行，防止物料（如钢水、钢卷）倾斜、滑落。
限位与纠偏控制：设置机械限位与电子限位双重保护，电子限位采用接近开关与光电传感器，可精准设定起升高度、运行行程的极限位置，超限时自动停机；大车运行配备自动纠偏系统，通过检测车轮与轨道的偏差，自动调节两侧电机转速，纠正跑偏（纠偏精度≤3mm/m），避免重载下因跑偏导致的设备损伤与物料偏移。
2. 物料姿态精准控制
吊具姿态调节：针对钢水包、铸坯等不规则或重心偏移物料，定制可调节吊具，通过液压推杆或电动丝杆调节吊具角度（调节范围 ±5°），确保物料水平或按预设姿态吊运；吊具配备倾角传感器，实时反馈物料倾斜角度，通过 PLC 自动控制调节机构，实现姿态闭环控制。
同步控制技术：双卷筒起升机构采用同步控制算法，通过编码器实时检测两个卷筒的转速与升降高度，当转速差超过 0.5% 或高度差超过 5mm 时，自动调整电机输出，确保双卷筒同步升降，避免物料倾斜；多小车联动作业时（如双小车吊运大跨度钢坯），采用主从控制模式，主小车设定运行轨迹与速度，从小车实时跟随，同步误差≤10mm。
负载自适应控制：配备高精度拉力传感器（测量精度 ±0.5%），实时检测吊运载荷重量与分布，当载荷不均衡时（如钢水包重心偏移），自动调整起升速度与运行姿态，避免局部过载；根据载荷重量自动优化控制参数，提升控制精度与稳定性。
三、重载与精准控制的协同优化
1. 智能控制系统集成
核心控制单元：采用高性能 PLC（如西门子 S7-400、三菱 Q 系列）作为控制核心，搭配触摸屏与工业电脑，实现参数设置、状态监控、故障报警等功能；支持以太网通讯，可与车间 MES 系统、智能运维平台对接，实现作业调度、数据统计与远程控制。
数据融合与算法优化：集成载荷、位置、速度、姿态、温度等多维度传感器数据，通过模糊控制、PID 调节等算法，优化控制策略，在重载与精准定位之间实现动态平衡；例如，重载长距离转运时，优先保证运行稳定性与动力输出，接近目标位置时，自动切换为精准定位模式，降低速度、提升定位精度。
故障预警与保护：实时监测电机温度、轴承温度、制动器状态、钢丝绳张力等参数，当参数异常时（如电机过热、钢丝绳张力不均），自动发出预警并调整运行状态（如减速、停机）；针对重载作业常见故障（如卷筒打滑、制动器失效），设置专项保护程序，快速切断动力并触发应急制动。
2. 特殊工况精准控制适配
高温环境控制防护：电气控制柜加装空调与防尘罩，PLC、变频器等核心元件选用耐高温型号，确保在 150℃环境下稳定运行；传感器采用耐高温封装，激光定位传感器配备防尘、防烫保护套，避免高温、粉尘影响测量精度。
粉尘 / 腐蚀环境控制优化：控制线路采用密封式电缆桥架与防腐蚀电缆，接头处进行密封处理，防止粉尘、腐蚀介质侵入；编码器、限位开关等部件加装密封罩，采用非接触式测量技术，减少机械磨损，提升控制可靠性。
高频次作业效率优化：通过优化控制程序，缩短起升、运行、制动的转换时间，提升作业节拍；设置多组预设工位，可快速调用定位参数，无需重复调整，满足连铸连轧、钢卷转运等高频次作业需求。
四、落地验证与应用效果
1. 试验验证体系
厂内试验：完成额定载荷 125% 的静载试验（保持 10 分钟，结构无永久变形）、110% 额定载荷的动载试验（连续运行 30 分钟，制动可靠、运行平稳）；通过模拟工况测试（如重载精准对位、姿态调节），验证定位精度与姿态控制效果。
现场调试：在用户车间进行实地调试，根据实际作业场景（如炉口对位、轧机进料）优化控制参数，确保定位精度、运行平稳性满足生产需求；对操作人员进行专项培训，熟悉精准控制功能的操作方法与应急处理流程。
2. 典型应用效果
钢水包吊运：双卷筒同步控制 + 姿态调节功能，确保钢水包倾斜角度≤0.5°，炉口对位精度 ±5mm，避免钢水飞溅；重载起升与制动平稳，无冲击振动，提升作业安全性。
钢卷转运：激光定位 + 变频调速，钢卷装卸对位精度 ±3mm，避免钢卷划伤；高频次作业下，作业节拍提升 20%，满足轧钢车间连续化生产需求。
铸坯吊运：多小车同步控制 + 自动纠偏，铸坯对接精度 ±10mm，运行过程中铸坯无碰撞、晃动，提升铸坯质量与作业效率。
综上，冶金行吊的重载与精准控制核心在于 “结构承载与控制技术的深度协同”—— 通过结构强度优化确保重载下的稳定性，通过多维度定位、姿态调节、智能控制实现精准作业，同时针对冶金行业特殊工况进行防护适配，最终解决重载与精准的矛盾，满足冶金生产 “安全、高效、高精度” 的核心需求，为钢水包吊运、钢卷转运、连铸连轧等关键工序提供可靠的设备支撑。
